Penekan Hidraulik Haide

100–60,000KN, 10 siri, 100+ model untuk dalaman automotif

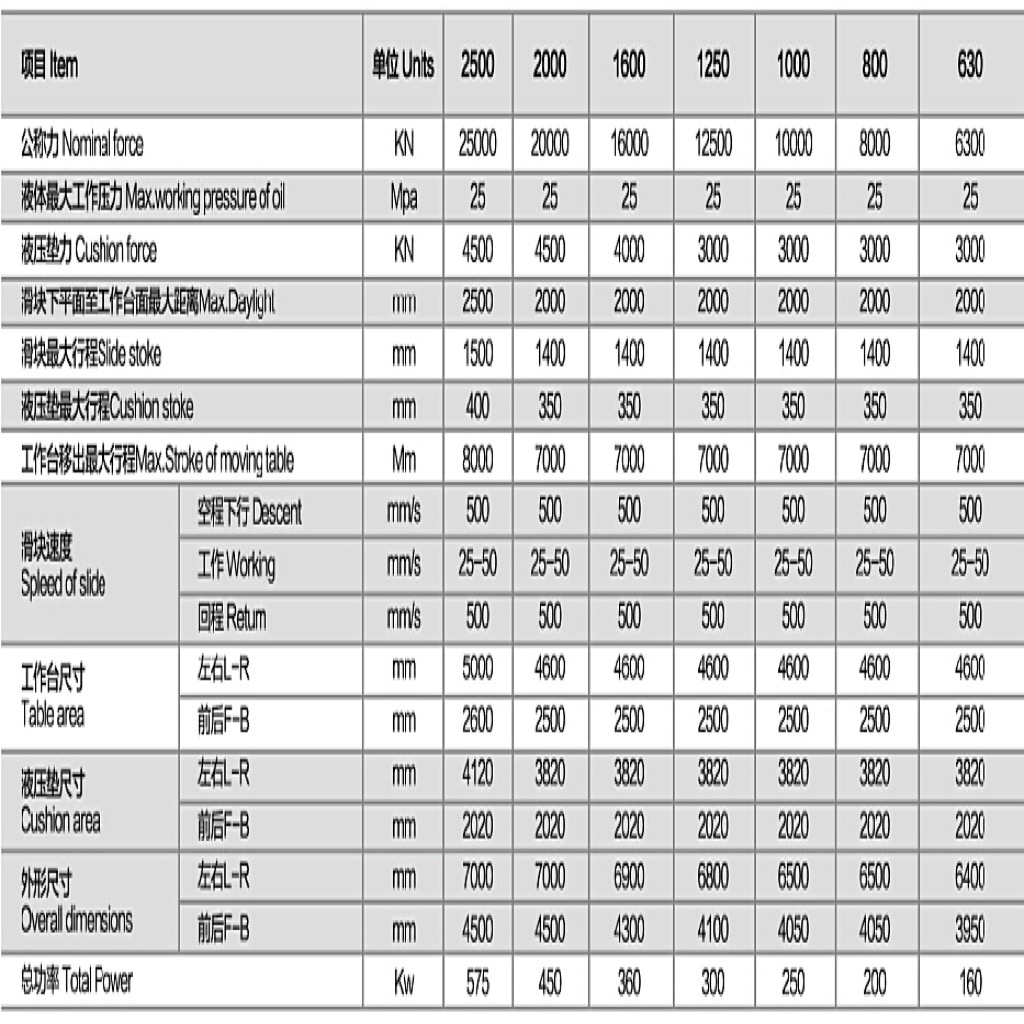

Spesifikasi Teknikal

Julat Kapasiti	100KN – 60,000KN
Siri	10 siri, 100+ model

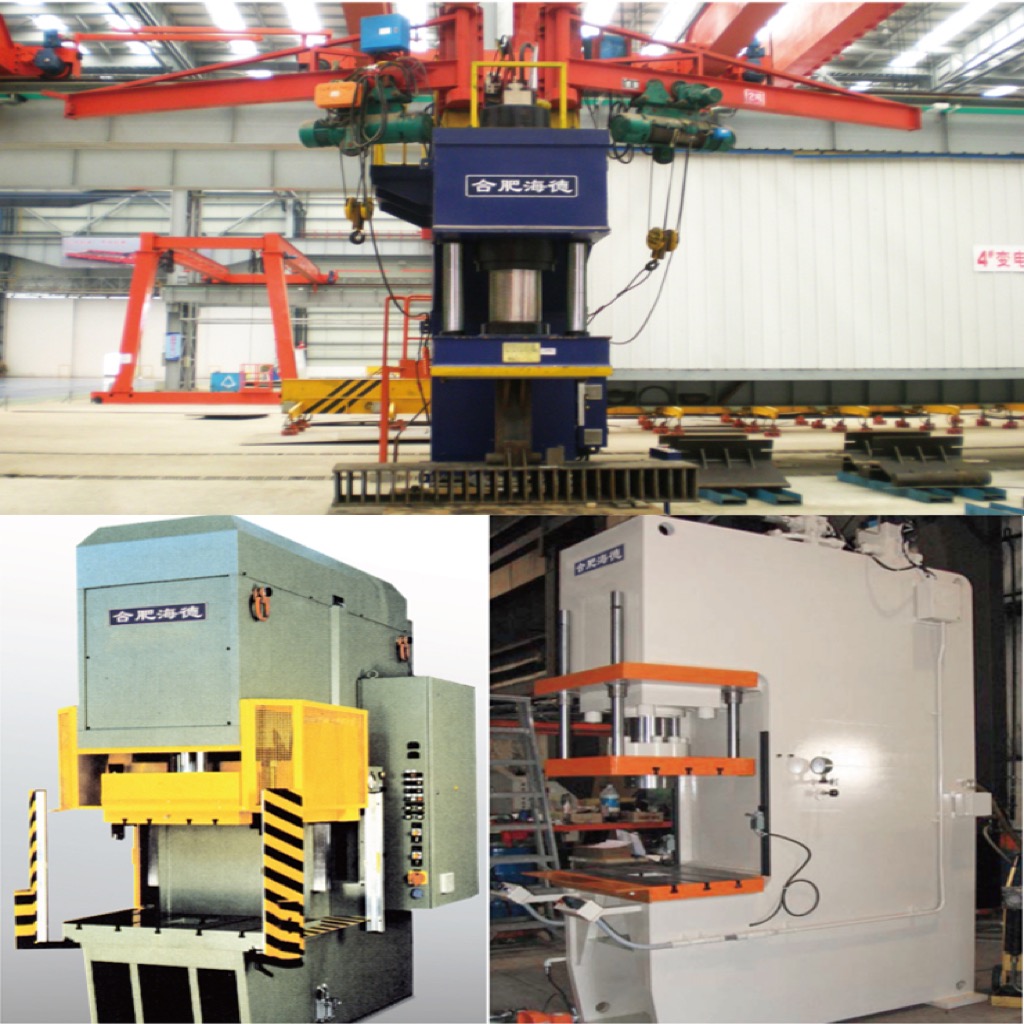

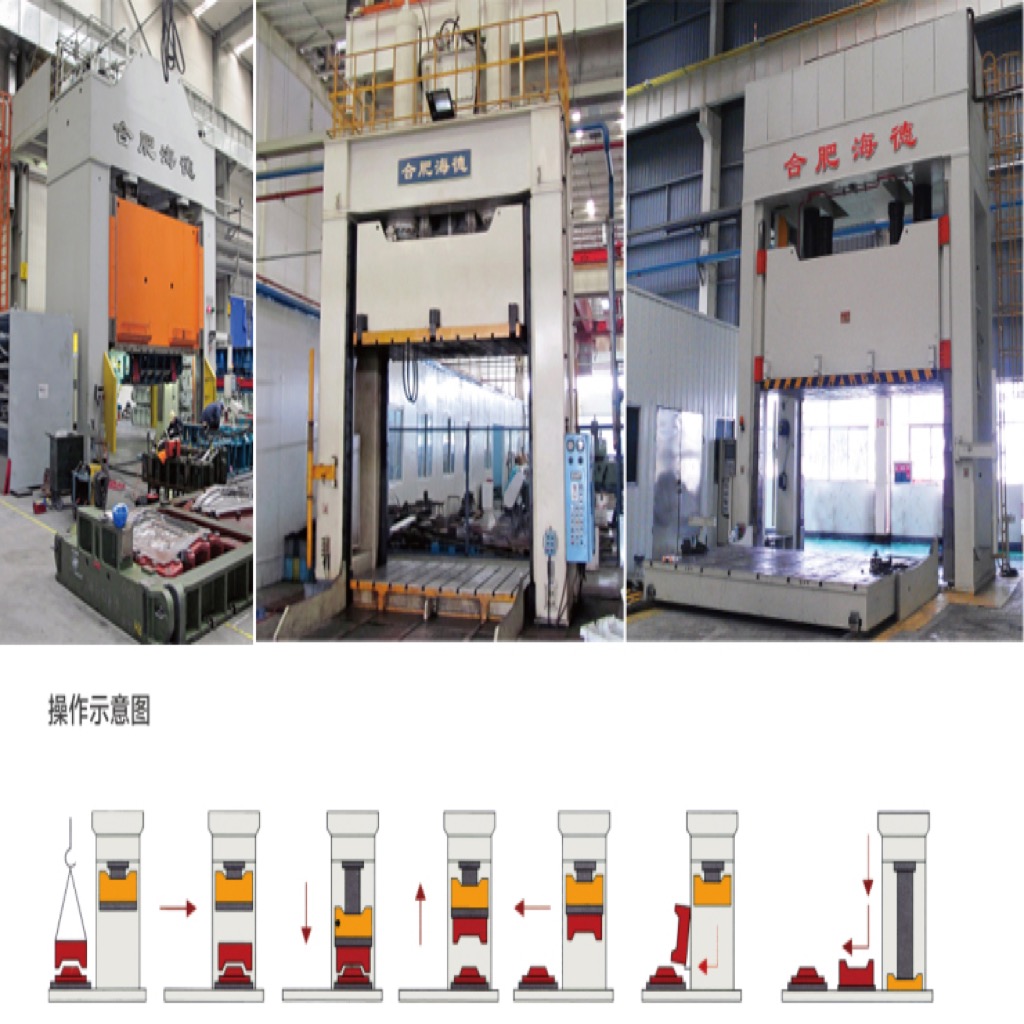

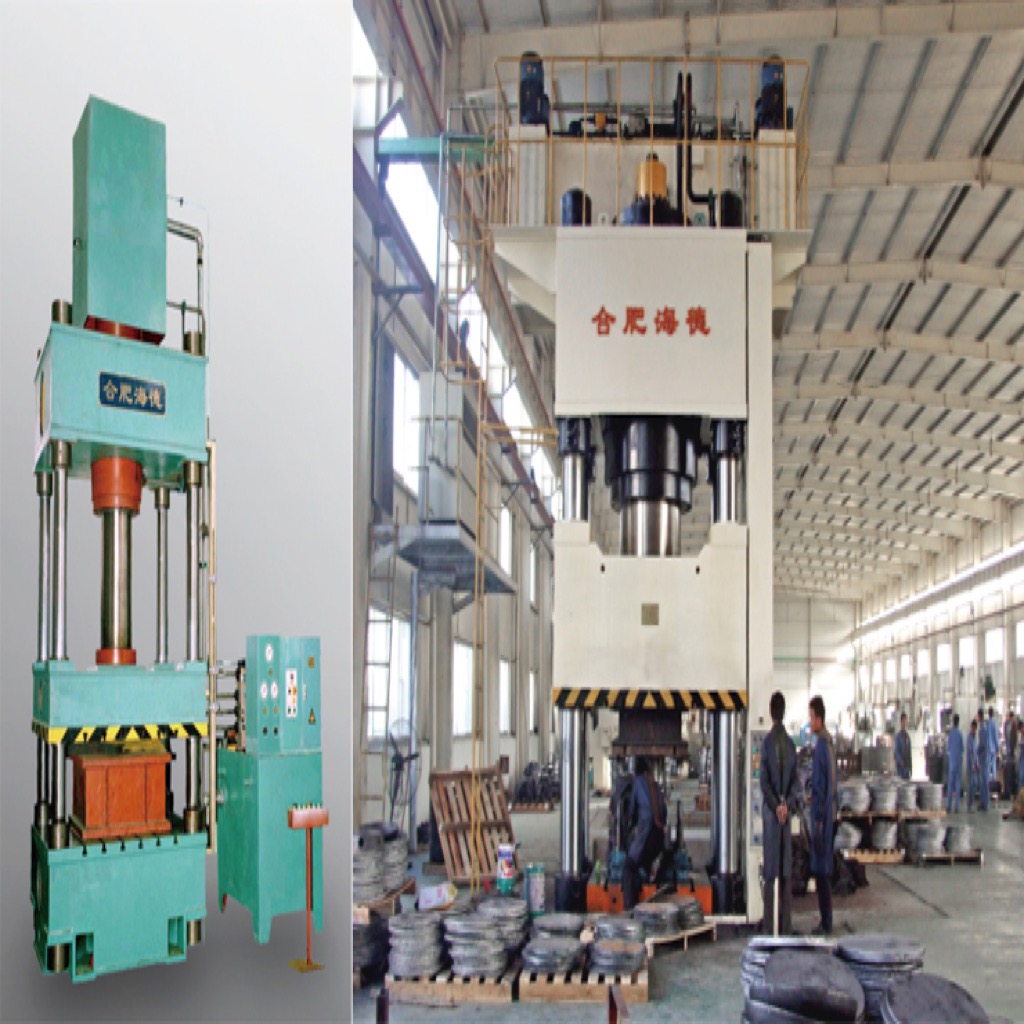

Jenis	Empat-lajur, C-frame, Gantri, Tarik-dalam, Penempaan, Die-spotting

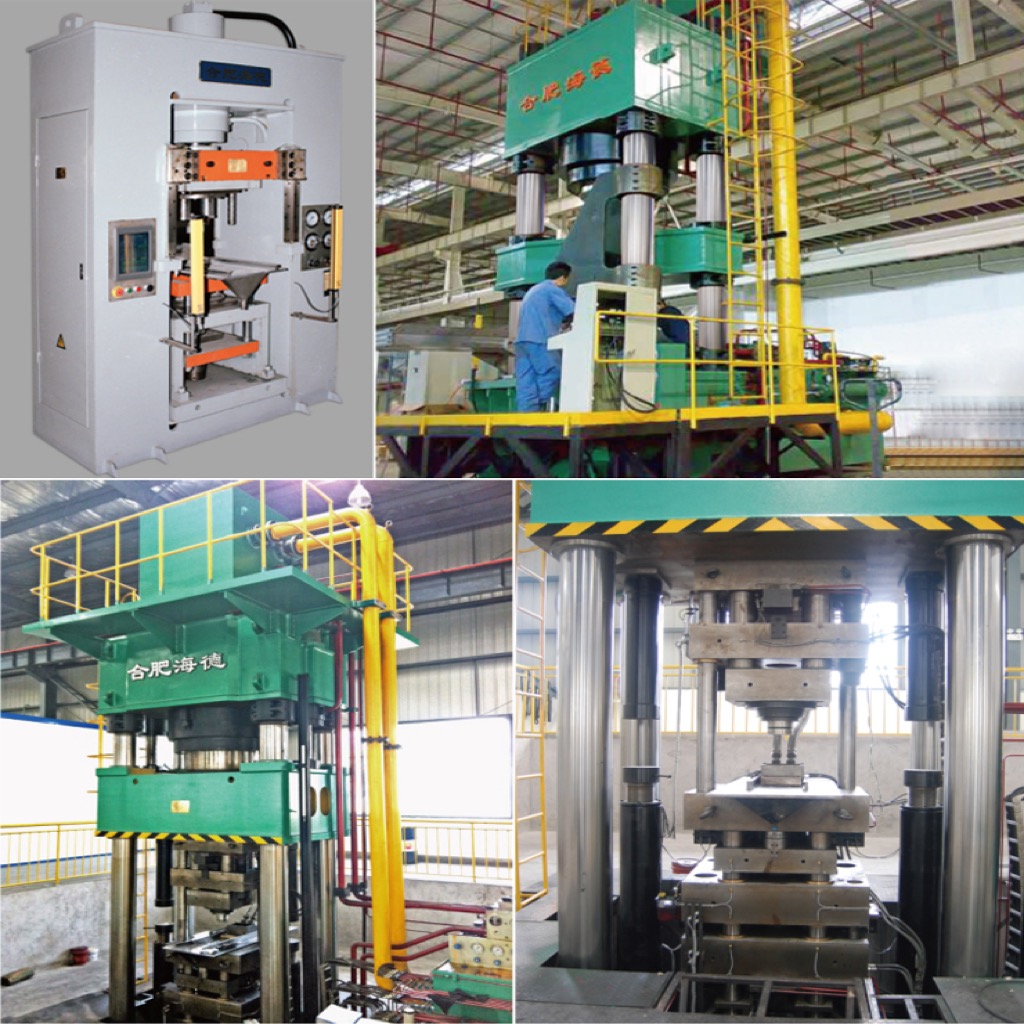

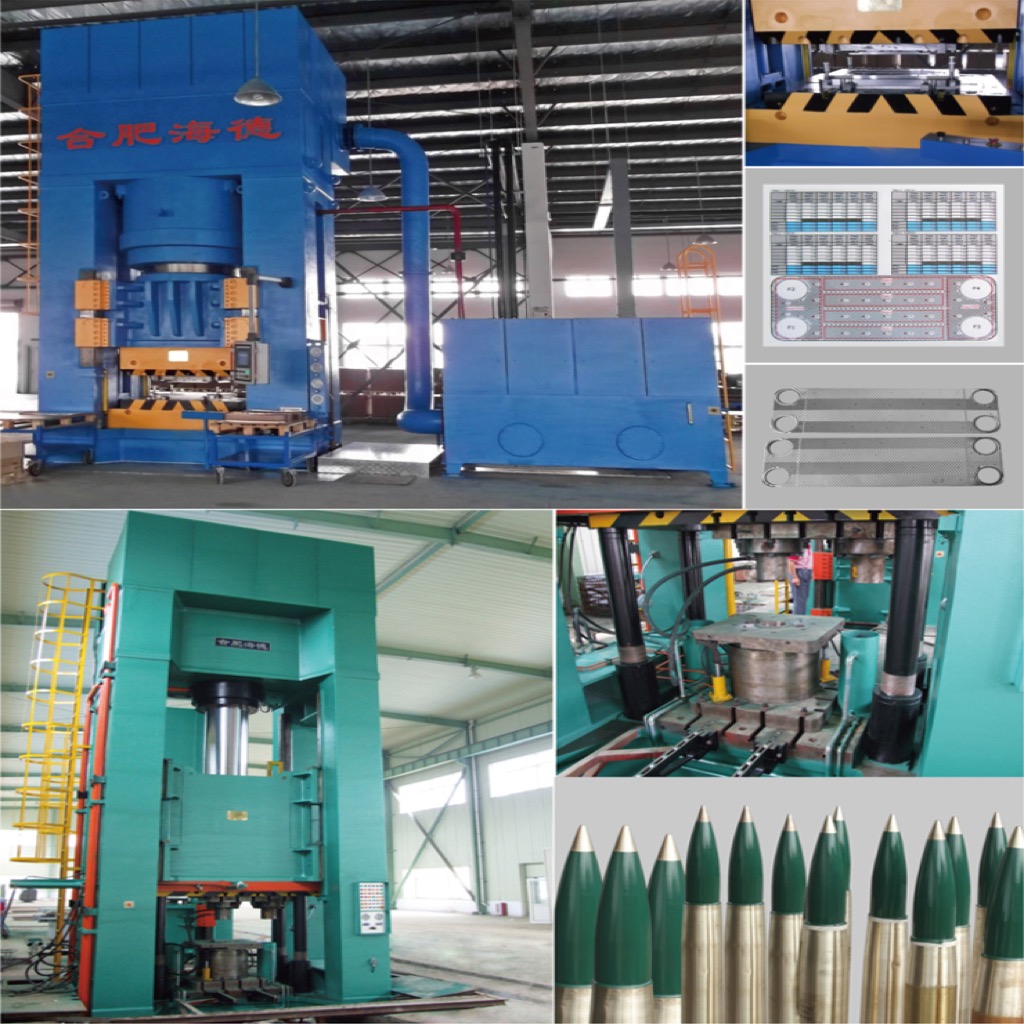

Aplikasi	Dalaman automotif, pengecapan, penempaan, penyemperitan, pembentukan serbuk
Kawalan	Servo / PLC / CNC pilihan
Pensijilan	ISO 9001, CE
Jaminan	1 tahun + sokongan teknikal seumur hidup
Penghantaran	60–90 hari (model standard)

Bagaimana Ia Berfungsi

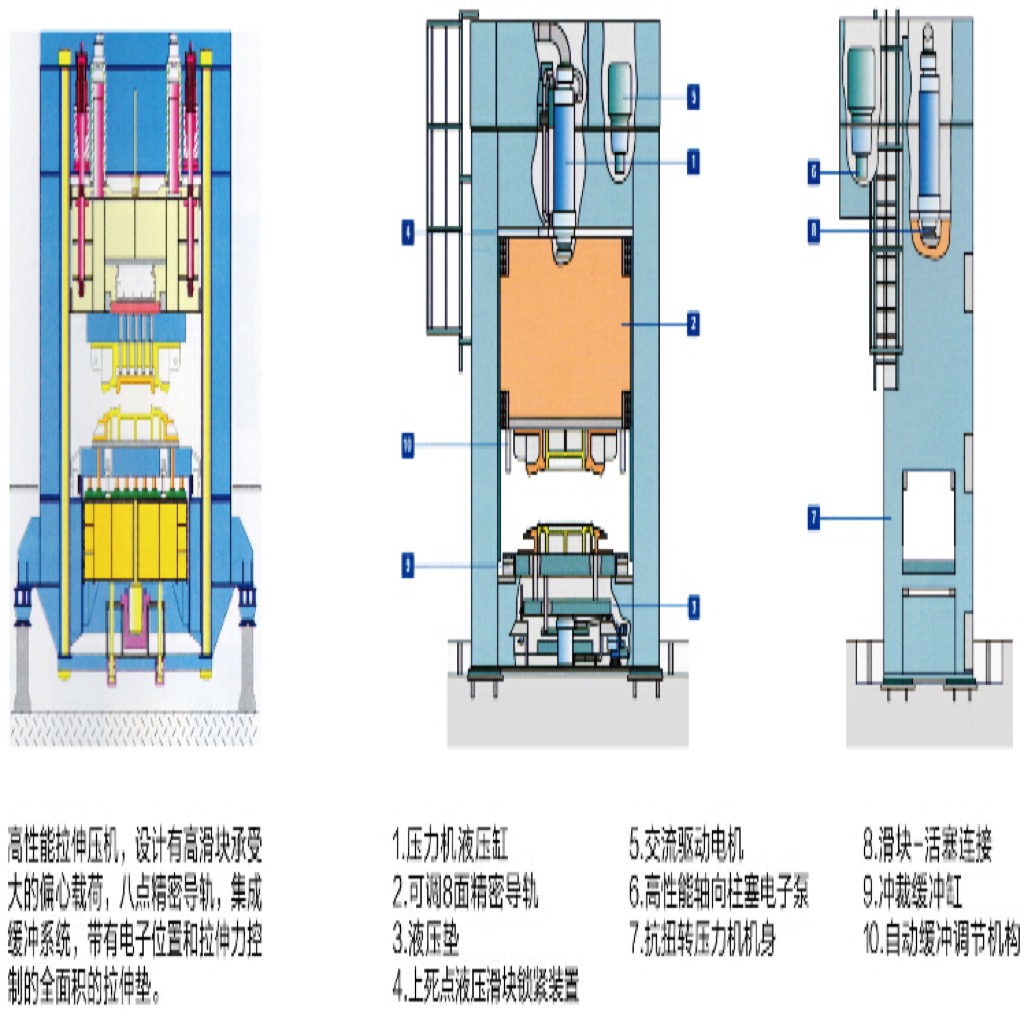

Penekan hidraulik menukar tekanan bendalir hidraulik kepada daya mekanikal linear melalui pemasangan silinder-omboh. Motor elektrik mendorong pam hidraulik yang menekan minyak dan menghantarnya ke silinder utama melalui manifold injap kartrij 2-hala. Apabila minyak bertekanan memasuki silinder, ia mendorong omboh dan gelangsar yang dipasang ke bawah, mengenakan daya terkawal kepada bahan kerja di antara plat atas dan bawah. Penekan Haide menggunakan injap servo berkadar untuk kawalan kelajuan dan tekanan yang tepat, dengan PLC Siemens S7 menguruskan kedudukan, daya, dan masa diam melalui maklum balas gelung tertutup. Rangka keluli dikimpal yang dioptimumkan FEA mengagihkan daya secara sekata ke seluruh struktur, mengekalkan keselarian di bawah beban penuh. Untuk aplikasi dalaman automotif, plat dipanaskan kawalan PID pelbagai zon (±2°C keseragaman di seluruh permukaan 3m x 2m) dan kitaran penekanan berbilang peringkat yang boleh diprogramkan memastikan kualiti bahagian yang konsisten dalam setiap kitaran.

Key Features

Disahkan CE mengikut Arahan Jentera EU

Pematuhan penuh dengan 2006/42/EC. Sistem keselamatan berdokumen, integriti struktur yang disahkan, dan reka bentuk elektrik patuh IEC — memudahkan pematuhan anda dengan keperluan audit OEM Eropah dan Jepun.

Siemens S7 PLC dengan HMI Skrin Sentuh

Simpanan 100+ resipi dengan panggilan semula satu sentuhan. Paparan masa nyata kedudukan, tekanan, suhu, dan kiraan kitaran. Pengaturcaraan profil penekanan pelbagai peringkat dengan kawalan kedudukan dan daya gelung tertutup.

Ujian Beban 110% Pra-Penghantaran

Setiap penekan diuji beban kepada 110% tan dinilai selama minimum 8 jam berterusan. Data ujian — keselarian, penahanan tekanan, keseragaman suhu — didokumenkan dan dimasukkan dalam dossier teknikal.

Rangka Keluli Dikimpal Dioptimumkan FEA

Struktur dioptimumkan Analisis Elemen Terhingga dengan pembinaan keluli dikimpal ketegaran tinggi. Mengagihkan daya pembentukan secara sekata, mengekalkan keselarian plat di bawah beban penuh, dan memanjangkan hayat perkhidmatan dai.

Plat Dipanaskan PID Pelbagai Zon ±2°C

Zon kawalan PID bebas memastikan keseragaman suhu di seluruh permukaan plat sehingga 3m x 2m. Penting untuk aliran bahan yang konsisten dan kualiti bahagian dalam aplikasi termobentukan dalaman automotif.

Pilihan Penjimatan Tenaga Servo

Model pacuan servo SHPH27 mengurangkan penggunaan tenaga sebanyak 20–60% dan hingar sebanyak ~20 dB berbanding hidraulik standard. Penggunaan kuasa sifar semasa siap sedia. Tempoh bayaran balik biasa: 12–18 bulan dalam pengeluaran volum tinggi.

Quality Assurance

- CE Certified — Full compliance with EU Machinery Directive 2006/42/EC
- ISO 9001 — Certified quality management system
- Pre-shipment Load Test — Every press load-tested to 110% rated tonnage before crating
- Siemens S7 PLC — Touchscreen HMI with recipe storage for 100+ part programs
- ±2°C Multi-Zone PID — Heated platen temperature uniformity across 3m x 2m surfaces
- Factory Audit Welcome — Visit the Hefei factory to see your press under load before shipment

Panduan Pemilihan

Berapa tan yang saya perlukan?

Tan bergantung pada bahan, kawasan bahagian, dan tekanan pembentukan yang diperlukan. Bahagian kecil (perkakasan, komponen elektronik): 100T–315T. Bahagian sederhana (panel perkakas, komponen tempat duduk): 315T–800T. Bahagian besar (panel pintu, pelapik bumbung): 800T–2,000T. Bahagian struktur sangat besar: 2,000T–6,000T. Kami mengira tan yang diperlukan berdasarkan tekanan spesifik bahan anda (MPa) didarab dengan kawasan unjuran bahagian, dengan margin keselamatan 20%.

Siri mana yang sesuai untuk dalaman automotif?

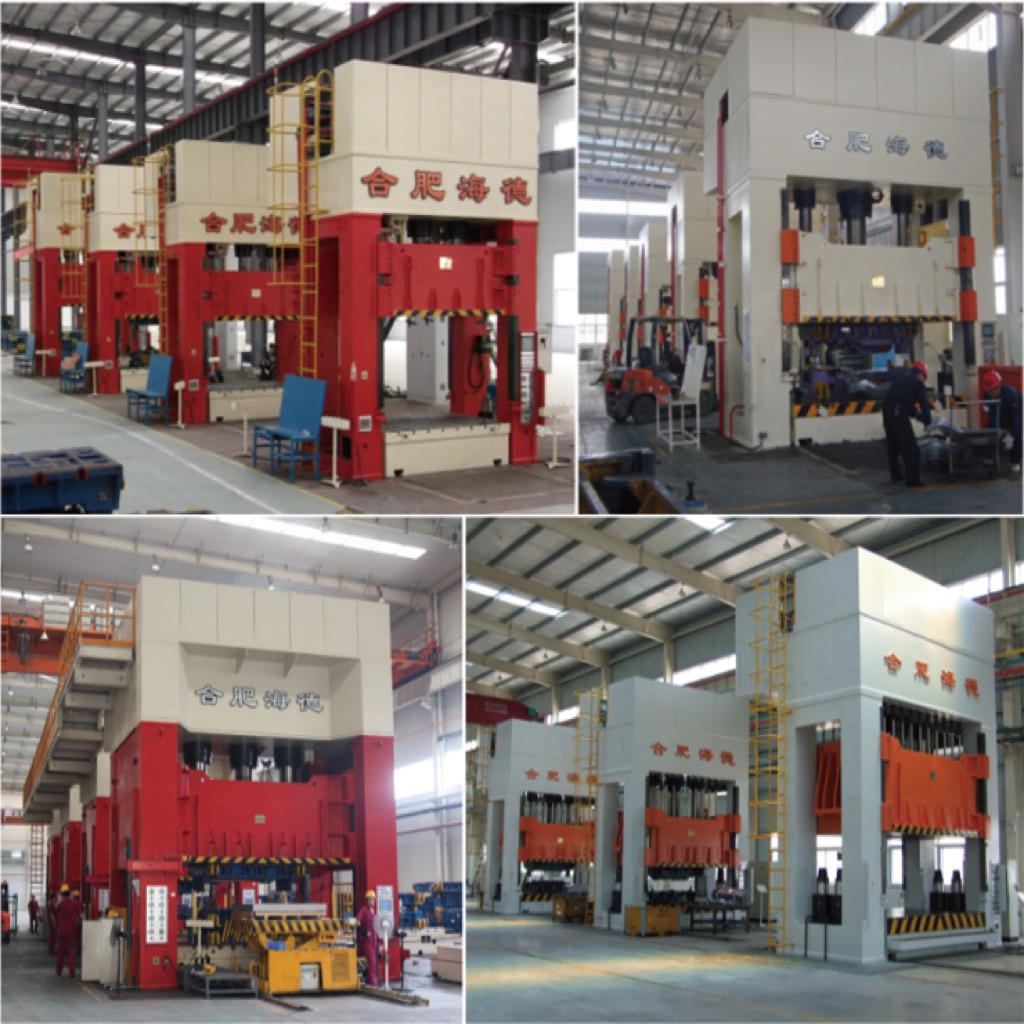

Siri HL96/SHP96 dibina khas untuk barisan pengeluaran dalaman automotif — ia adalah penyelesaian barisan dalaman lengkap pertama yang dibangunkan secara domestik di China, menggantikan barisan import Jerman dan Itali. Untuk pembentukan bahagian dalaman tujuan umum, siri SHP27 4-lajur adalah kos efektif dan boleh dipercayai. Untuk pengeluaran volum tinggi dengan penjimatan tenaga, pilih siri servo SHPH27 yang mengurangkan penggunaan tenaga sebanyak 20–60%.

Hidraulik standard atau pacuan servo?

Penekan pacuan servo (SHPH27) menggunakan motor servo untuk memacu pam secara langsung, menggunakan kuasa sifar semasa siap sedia dan mengurangkan kos tenaga sebanyak 20–60% berbanding sistem hidraulik standard. Ia juga mengurangkan hingar sebanyak ~20 dB dan menawarkan kadar kitaran lebih cepat (5–15 SPM). Hidraulik standard (SHP27) adalah kos pendahuluan lebih rendah dan mencukupi untuk operasi volum rendah atau kekangan belanjawan.

Bolehkah Haide membekalkan barisan pengeluaran automatik lengkap?

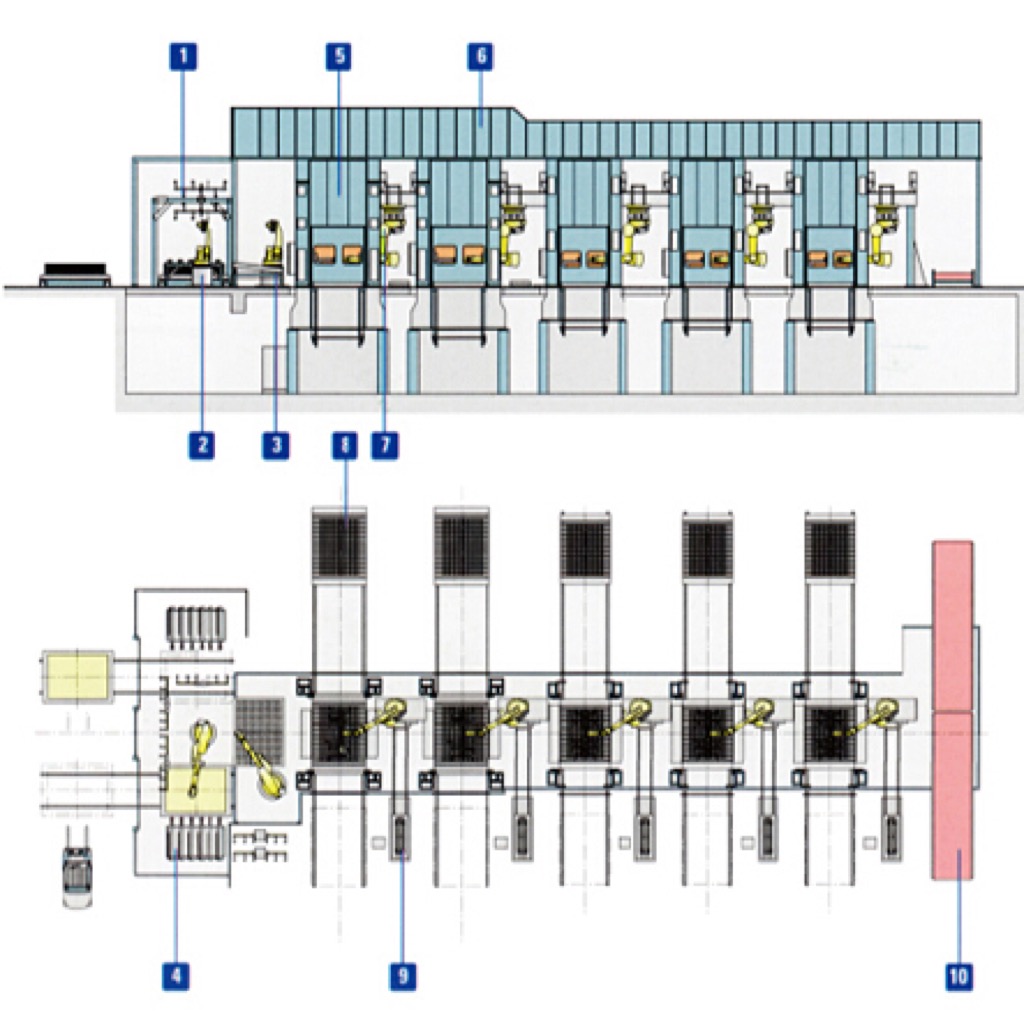

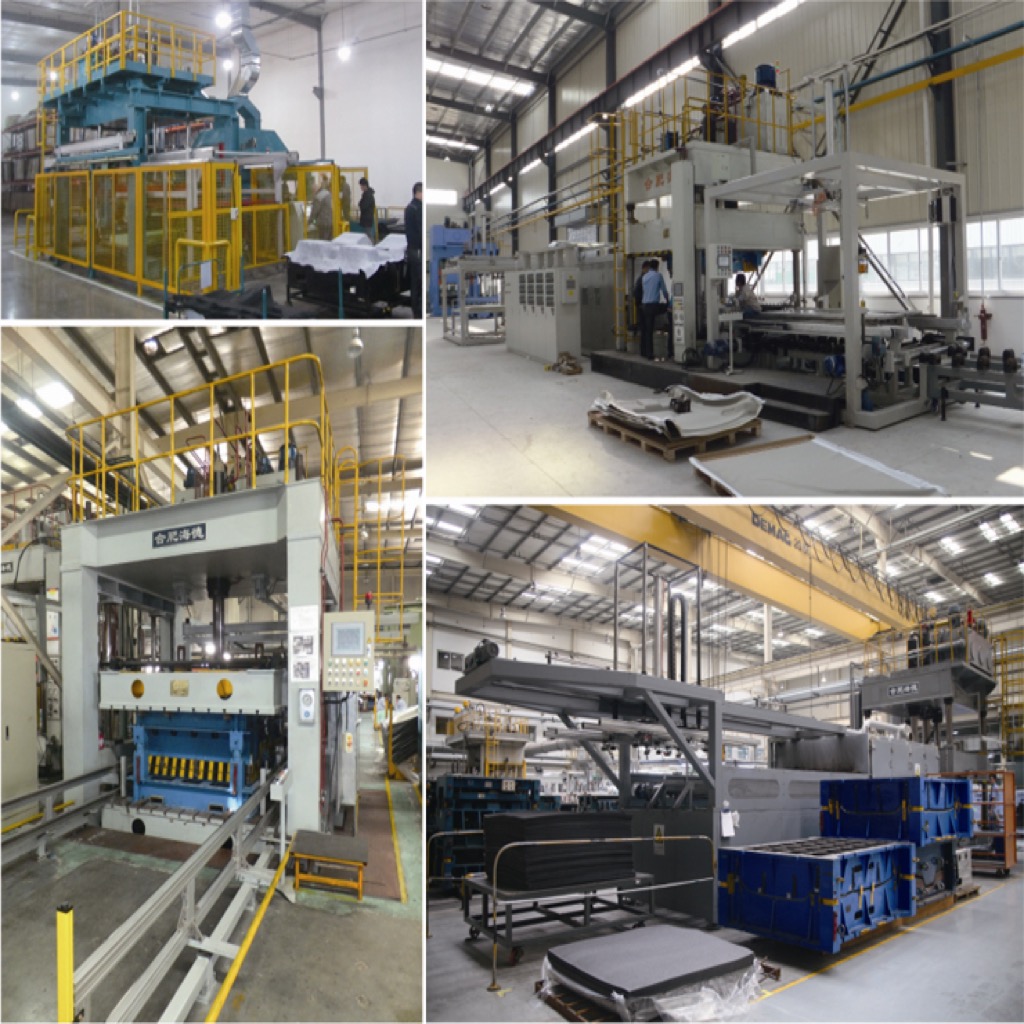

Ya. Untuk dalaman automotif, barisan bersepadu HL96 termasuk: ketuhar pemanas IR/udara panas, penyuap bahan automatik, penekan pembentukan, dan sistem penyingkiran bahagian automatik. Barisan boleh dikonfigurasi sebagai automatik penuh atau separa automatik bergantung pada keperluan volum dan belanjawan anda. Haide telah menghantar barisan dalaman lengkap kepada FAW, Dongfeng, dan OEM utama lain.

Soalan Lazim

Bagaimana pensijilan CE memberi manfaat kepada operasi saya?

Penekan Haide disahkan mengikut Arahan Jentera EU 2006/42/EC dengan dokumentasi teknikal penuh. Ini bermakna: keselamatan berdokumen (kunci keselamatan, langsir cahaya, permulaan dua tangan, henti kecemasan), integriti struktur yang disahkan, sistem elektrik memenuhi piawaian IEC, dan sistem hidraulik direka mengikut ISO 4413. Untuk kilang yang membekalkan OEM Eropah atau Jepun, peralatan yang disahkan CE memudahkan audit pematuhan anda sendiri.

Apakah proses kawalan kualiti sebelum penghantaran?

Setiap penekan Haide menjalani ujian beban berterusan minimum 8 jam pada 110% tan dinilai sebelum penghantaran. Parameter ujian — keselarian, penahanan tekanan, keseragaman suhu, masa kitaran — direkodkan dan dimasukkan dalam dossier teknikal yang dihantar bersama mesin. Anda dialu-alukan untuk melawat kilang Hefei untuk menyaksikan ujian beban penekan khusus anda.

Bagaimana dengan pemasangan dan pentauliahan di Asia Tenggara?

Jurutera MOCO pergi ke kemudahan anda untuk pembukaan peti, penempatan, sambungan elektrik dan hidraulik, kitaran kering, penalaan proses, dan pemeriksaan artikel pertama. Kami tunggu sehingga operator anda boleh menjalankan tiga kumpulan baik berturut-turut secara bebas. Pentauliahan biasa mengambil masa 3–7 hari bergantung pada kerumitan barisan.

Berapa lama penghantaran mengambil masa?

Model SHP27 standard: 60–90 hari dari pengesahan pesanan. Konfigurasi khas dan model servo: 90–120 hari. Barisan pengeluaran lengkap (HL96): 120–180 hari. Pengangkutan laut ke pelabuhan utama ASEAN menambah kira-kira 7–15 hari. Kami menyediakan garis masa pencapaian terperinci semasa penandatanganan kontrak.

Apa alat ganti dan sokongan selepas jualan yang anda sediakan?

Waranti mesin penuh setahun, tiga tahun untuk komponen struktur utama. Inventori alat ganti OEM diselenggara di Guangzhou untuk penghantaran 48 jam ke pelabuhan utama ASEAN. Diagnostik jarak jauh WhatsApp tersedia dalam Bahasa Cina dan Inggeris. Program pemeriksaan berkala dan penyelenggaraan pencegahan boleh didapati melalui kontrak.
